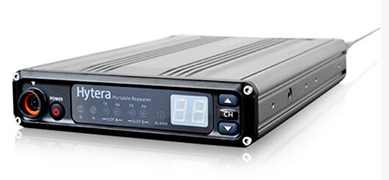

便携式数字中转台 RD960 小巧便携 采用内嵌式紧凑设计，主机厚度仅为41mm, 重量小于3kg。内置双工器:可选内置mini双工器，内部空间更紧凑，体积更小巧。 |  |
外挂电池安装设计 可选外挂式大容量电池，方便快捷安装与更换，满足超长待机、无间断通信的使用需求。。 |  |
应用灵活多变 提供便捷的携带及安装选配件，方便移动背负携带，可结合数字产品（X1p）及海能达综合调度系统组建灵活的现场移动指挥网。 |  |
模数兼容，智能切换 支持数字和模拟两种模式，并自动识别数模信号，智能中转。 |  |
| 小巧便携 | 采用内嵌式紧凑设计，主机厚度仅为41mm, 重量小于3kg。内置双工器:可选内置mini双工器，内部空间更紧凑，体积更小巧。 |
| 外挂电池安装设计 | 可选外挂式大容量电池，方便快捷安装与更换，满足超长待机、无间断通信的使用需求。 |
| 应用灵活多变 | 提供便捷的携带及安装选配件，方便移动背负携带，可结合数字产品（X1p）及海能达综合调度系统组建灵活的现场移动指挥网。 |
| 应急接线口 | 满足在应急情况下的电源接入。 |
| IP67防护等级 | 支持IP67防护等级，可在一米水深浸泡30分钟而不影响产品的正常使用。 |
| 质量可靠，坚固耐用 | 品质严格符合美国军用标准MIL-STD-810 C/D/E/F/G，并通过了HALT(超加速老化测试)，在恶劣的工作环境中都可以发挥优异性能。 |
| 直观的操作面板 | 主机操作面板自带信道显示，各种状态指示灯，信道调节按键，音频接口，可外接手持麦克风。 |
| 可选智能电池 | 可选10Ah智能锂电，50%工作循环、高功率发射情况下，可获得至少8小时以上的工作时间。符合标准smbus1.1通信规则，可实现对电池状态的全方位监控（如，剩余电量预测，相对容量百分比，电池使用状态记录等）；同时，具备良好的电池维护功能，可最大限度延长电池使用寿命；智能的充电管理方案，可自动对电池电量进行补充，使其设备处于随时待命状态；三重电芯保护功能，确保充电过程更加安全、可靠。 |
| 远程诊断与控制 | 通过PC应用软件可实现对远程（由IP端口连接到因特网）及本地（由USB）中转台的监控、诊断和控制，从而提高工作效率。海能达开发的RDAC软件支持多站点网路连接，允许管理员监控接入网络的中转台。 |
| 双时隙语音输出，方便监听和录音 | 数字模式双时隙语音输出，可无间断记录系统通话状况。 |
| 模数兼容，智能切换 | 支持数字和模拟两种模式，并自动识别数模信号，智能中转。 |
| 灵活的IP组网 | IP中继站互联可以将多个位置分散的相同或不同频段的中转台通过IP网络连接起来，形成一个不受地域限制的无线通信网络，移动终端可以在该网络下自动漫游，实现语音和数据通信。 |
| 16个信道 | 支持最多16个信道，且每个信道都允许有效地对讲机网络控制，您可以使用RDAC Pc工具、中转台前面板信道旋钮或中转台尾针来完成信道切换。 |
| 模拟/数字背靠背 | 通过背靠背的应用方案可支持模拟和数字对讲机在不同的工作模式下实现互通，从而确保模拟用户向数字的平滑过渡。 |
| GPS定位 | 内置GPS定位模块，支持GPS数据传输。同时，便于应急指挥中心对移动小网位置信息进行实时监控。 |
一般规格
| 频率 | UHF1:400-470MHz; UHF3:350-400MHz; VHF:136-174MHz |
| 信道容量 | 16 |
| 信道间隔 | 25KHz/20KHz/12.5KHz |
| 工作电压 | 直流：13.6V ±15% 电池：14.8V |
| 电流消耗 待机电流 | <0.5A |
| 电流消耗 发射电流 | <2.5A |
| 频率稳定度 | ±0.5ppm |
| 电池平均工作时间（50%工作循环，高功率发射） | 8小时（10Ah锂电池） |
| 天线阻抗 | 50Ω |
| 工作循环 | 100% |
| 外型尺寸（长×宽×高） | 51 X 184 X 301 mm （带主机保护外壳）
41X 172X 291mm （不带主机保护外壳） |
| 重量 | ＜3kg |
接收部分
| 灵敏度 模拟 | 0.3μV（12dB SINAD）
0.22μV（典型值）（12dB SINAD）
0.4μV（20dB SINAD） |
| 灵敏度 数字 | 0.3uV/BER5% |
邻道选择性
TIA-603
ETSI |
65dB @ 12.5KHz/75dB @ 20/25KHz
60dB @ 12.5KHz/75dB @ 20/25KHz |
互调
TIA-603
ETSI |
75dB @ 12.5/20/25KHz
70dB @ 12.5/20/25KHz |
杂散响应抑制
TIA-603
ETSI |
75dB @ 12.5/20/25KHz
70dB @ 12.5/20/25KHz |
阻塞
TIA-603
ETSI |
90dB
84dB |
| 交流声与噪声 | 40dB @ 12.5KHz
43dB @ 20KHz
45dB @ 25KHz |
| 额定音频输出功率 | 0.5W |
| 额定音频失真 | <3% |
| 音频响应 | +1 ~ -3dB |
| 传导发射杂散 | <-57dBm |
发射部分
| 输出功率 | 1-10W （连续可调） |
| FM 调制 | 11K0F3E @ 12.5KHz
14K0F3E @ 20KHz
16K0F3E @ 25KH |
| 4FSK 数字调制 | 12.5KHz 仅数据: 7K60FXD
12.5KHz 数据和语音: 7K60FXW |
| 4FSK 传导/辐射发射 | -36dBm <1GHz
-30dBm >1GHz |
| 调制限制 | ±2.5KHz @ 12.5KHz
±4.0KHz @ 20KHz
±5.0KHz @ 25KHz |
| FM交流声与噪声 | 40dB @ 12.5KHz
43dB @ 20KHz
45dB @ 25KHz |
| 邻道功率 | 60dB @ 12.5KHz
70dB @ 20/25KHz |
| 音频响应 | +1 ~ -3dB |
| 音频失真 | ≤3% |
| 数字声码器类型 | AMBE++或SELP |
| 数字协议 | ETSI-TS 102 361-1，2&3 |
环境指标
| 工作温度范围 | -30℃～+60℃ |
| 储存温度范围 | -40℃～+85℃ |
| ESD（静电防护等级） | MIL-STD-810 C/D/E/F/G |
| 美国军用标准 | IP67 |
| 防水防尘 | 按MIL-STD-810 C/D/E/F/G标准 |
| 冲击和振动 | 按MIL-STD-810 C/D/E/F/G标准 |
*以上规格均按照适用标准测试，由于技术的不断发展，以上指标数据若有变更，恕不另行通知。
